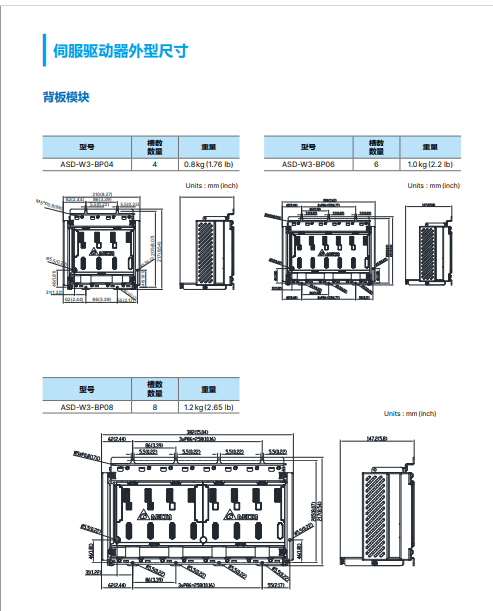

臺達W3多軸伺服ASD-W3-BP04背板模塊ASD-W3-BP05電路連接模塊

型號 - ASD-W3-BP04

品牌 - 臺達

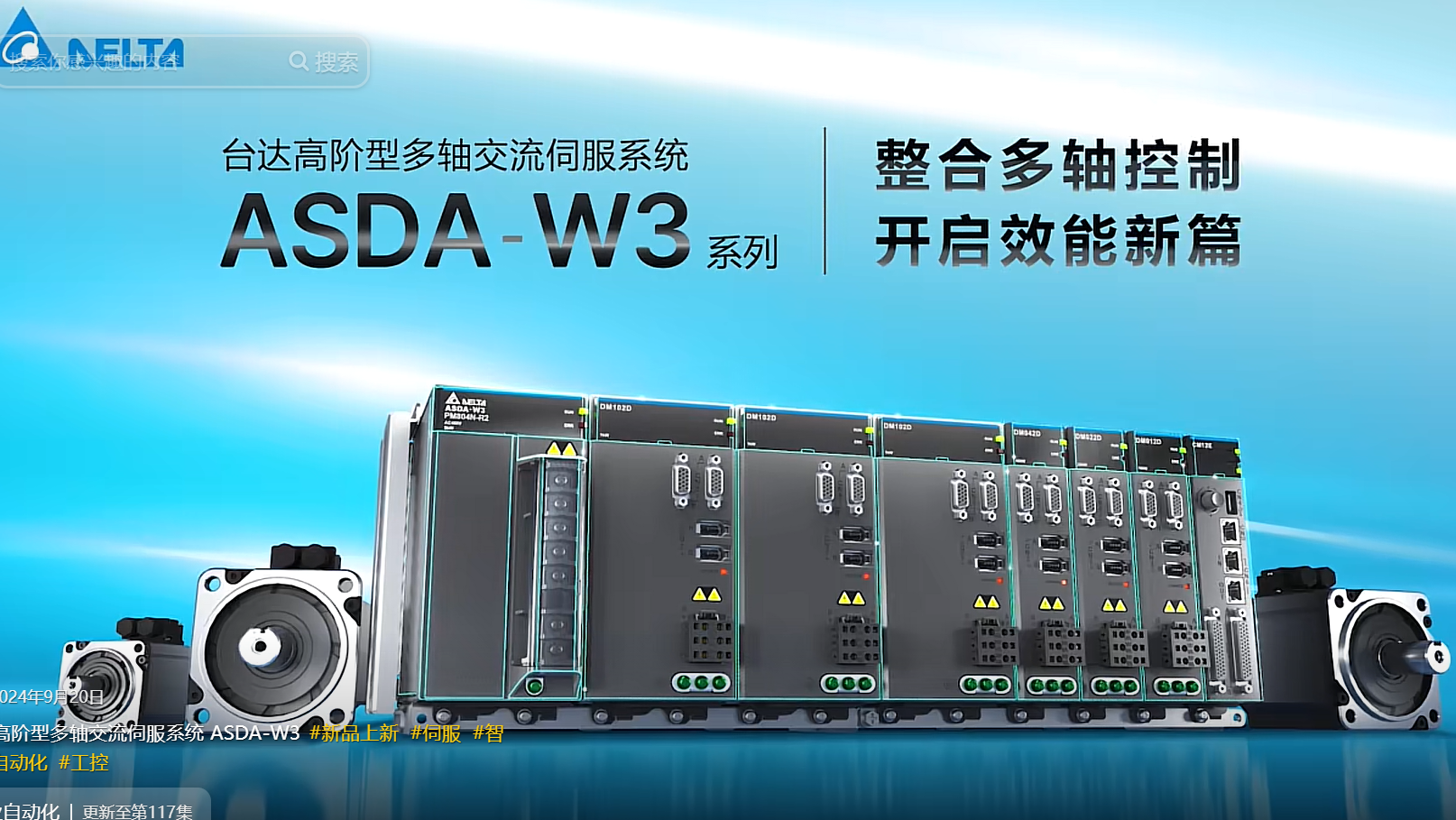

介紹 - 臺達 ASDA-W3 是高階多軸交流伺服系統，核心優勢是模塊化設計 + 共直流母線架構，節省空間且節能。
性能上，3.5kHz 高響應頻率，搭配 27-bit 高解析編碼器，加工精度高；支持高速 EtherCAT 通訊，單背板最多 12 軸控制，可一鍵實現 6 組龍門同步。
它具備 SIL3 等級 STO 安全功能，免維護設計，驅動參數即插即用，搭配免電池電機可終生免維護。功率覆蓋 100W–3000W，適配半導體、新能源、包裝等多行業精密加工需求。

產品參數技術規格安裝尺寸應用案例

臺達 ASDA - W3 作為高階型多軸交流伺服系統，憑借模塊化架構與優異性能，適配多行業高精自動化需求，

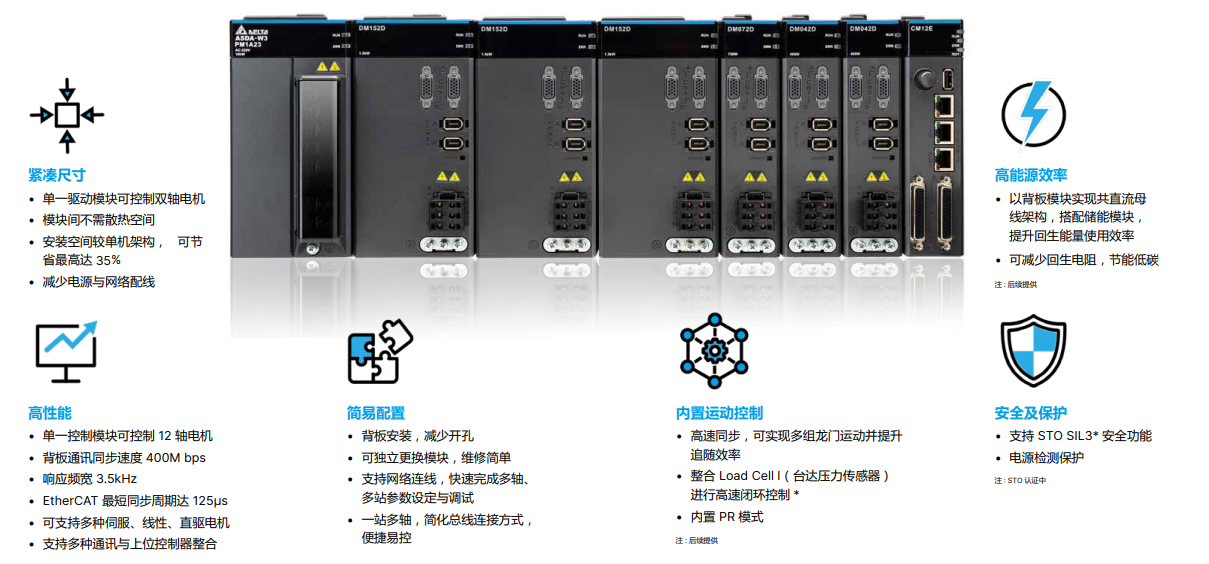

核心硬件與空間優勢

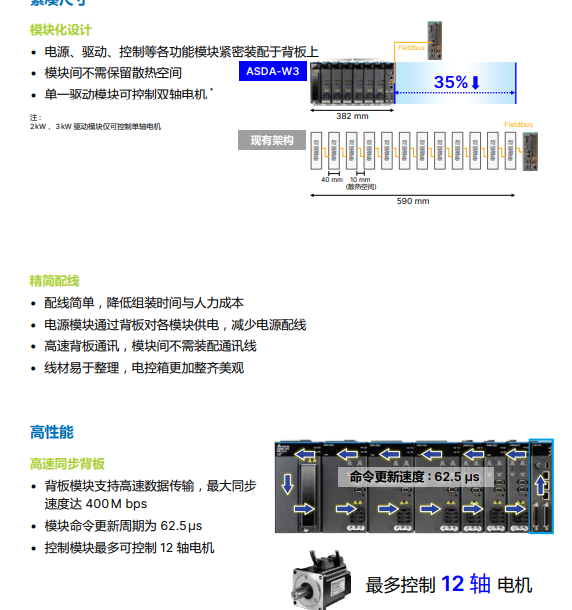

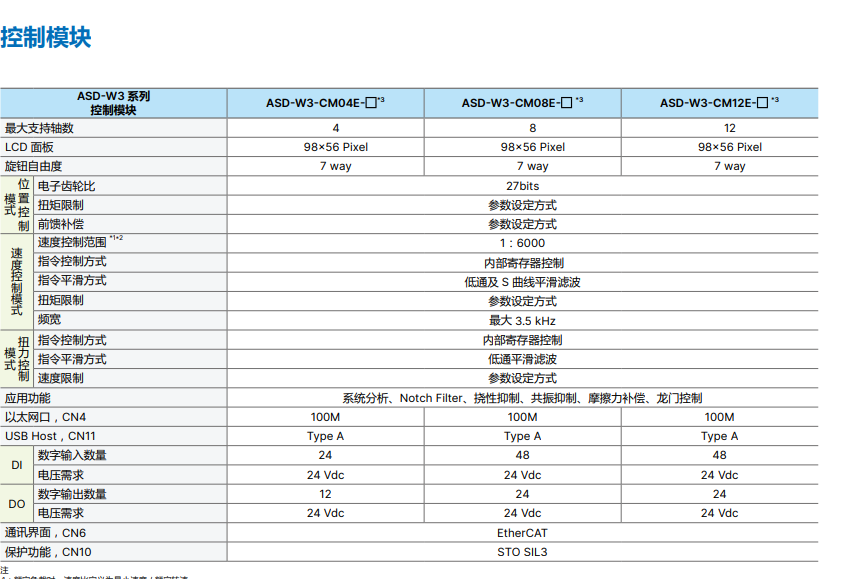

- 高集成模塊化：控制模塊相當于一個 EtherCAT 站，單背板最多控制 12 個軸，單板最大支撐 8kW 功率，且單一驅動模塊可實現雙電機控制（2KW、3KW 驅動模塊僅支持單軸）。模塊緊密裝配于背板且無需預留散熱空間，電控安裝空間最高可節省 35%。
- 精簡配線設計：電源模塊通過背板對各模塊供電，模塊間依靠背板 400Mbps 高速通訊，無需額外通訊與電源配線，最多可節省 11 組網絡線和電源線，同時前方出線設計也方便后期維修。
頂尖性能參數
- 高速響應與解析：響應頻率達 3.5kHz，整定時間較前代縮短 40%，頻寬相較以往提升 10%；全面支持 27 - bit 高解析絕對型編碼器，單圈分辨率超 1 億 pulse，能實現更細膩的加工。

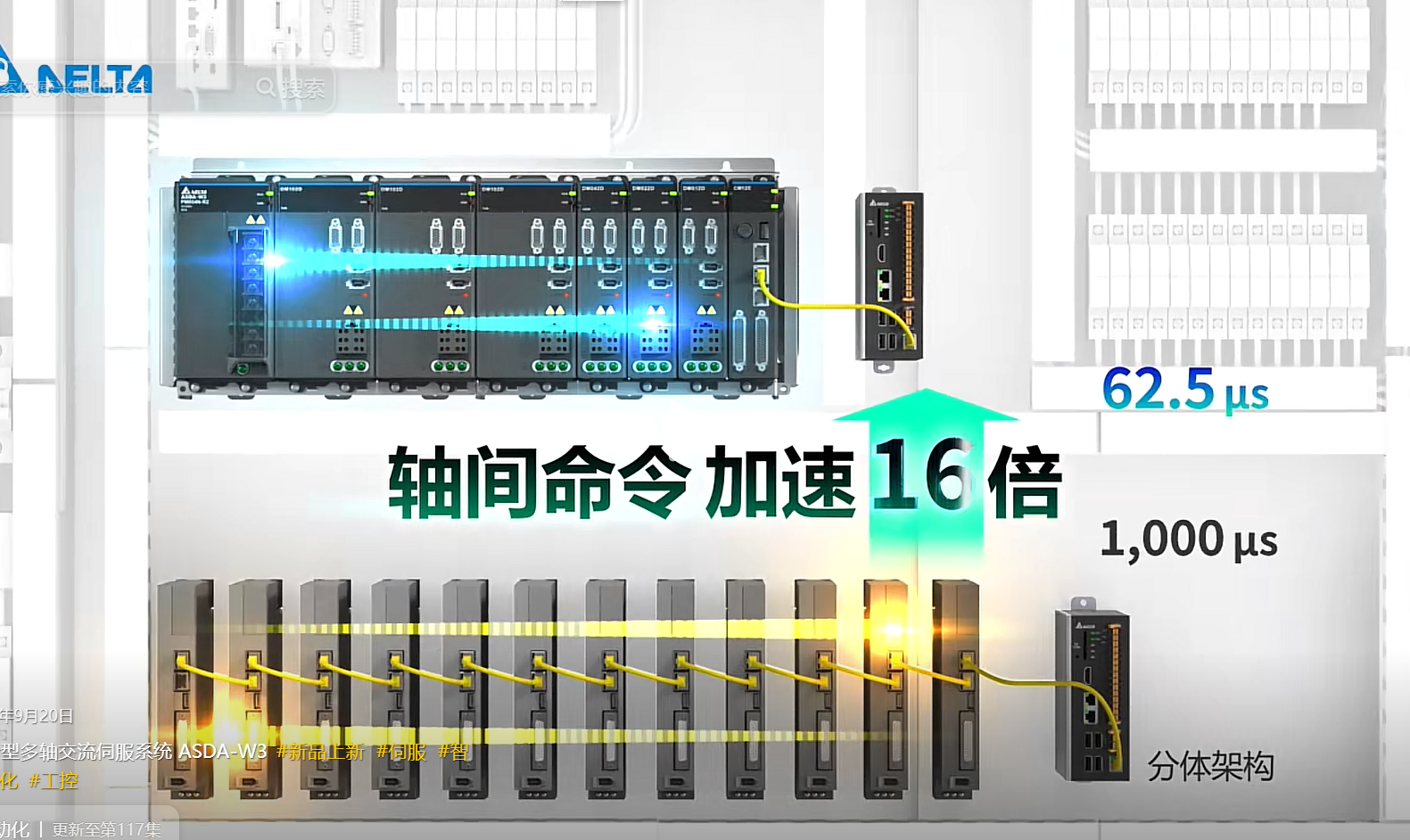

- 極速同步通訊：支持 EtherCAT 通訊，最小同步周期 125μs（8kHz），而背板模塊的控制命令更新周期可達 62.5μs，大幅提升多軸同動性能，適配對同步性要求高的場景。
豐富實用功能

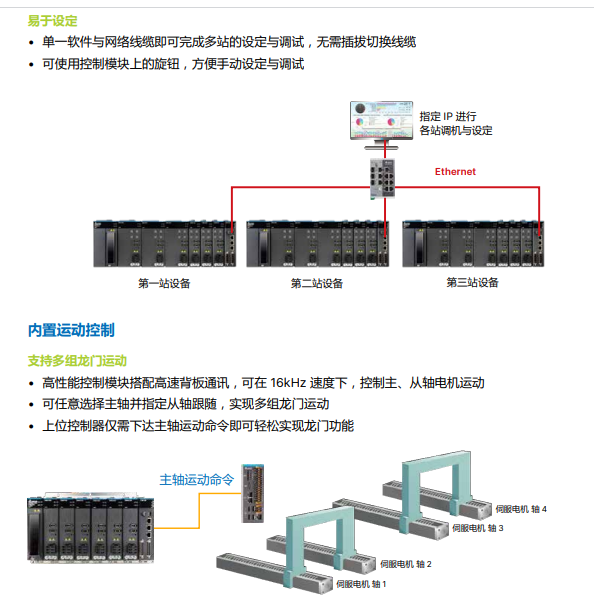

- 便捷龍門控制：最多支持 6 組龍門或 12 個軸同時做龍門運動，龍門的開啟、關閉及設定可一鍵完成，還能任意選擇主軸并指定從軸跟隨，適配各類龍門運動設備需求。
- 多元運動控制：含 99 段 PR 模式，可靈活規劃單軸運動；具備探針功能，能抓取瞬時位置坐標并優化運動控制，還可整合臺達 Load Cell 進行高速閉環壓合控制。
- 自動優化調適：擁有進階自動增益調適與系統分析接口，搭配低頻抑振和系統建模功能，可針對性優化設備運行穩定性。
節能與安全保障
- 高效節能架構：內置共直流母線架構，無需額外配線就能回收電機急減速的回生能量，節能效率提升 30% 以上，還能減少剎車電阻使用。搭配儲能模塊，電壓過高時儲存回饋能量，過低時抽取能量，進一步提升能源利用率。
- 高等級安全防護：控制模塊與驅動模塊均具備 SIL3 等級 STO 安全功能，同時采用冗余式中央處理器與安全功能閉環設計，還配有電源偵測保護，保障設備運行安全。
免維護特性與適配性
?

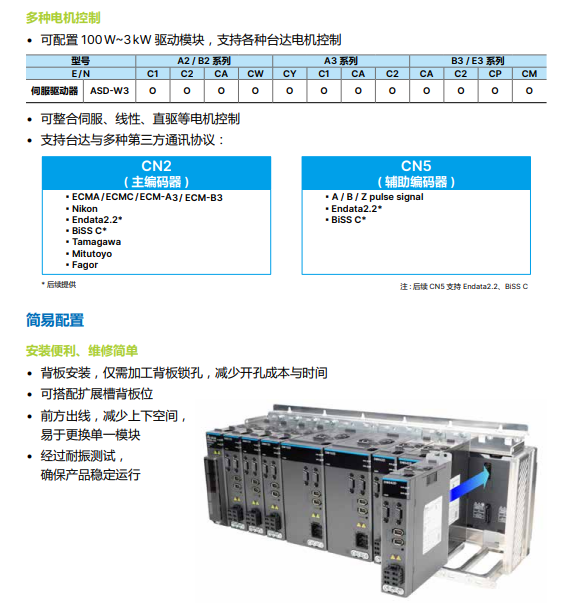

驅動參數無需手動設置，實現即插即用，搭配臺達免電池技術電機，可達成電機終生免電池維護。此外，該系列能兼容臺達伺服、線性、直驅等多種電機，適配不同設備改造與搭建需求。
細分應用領域
?
涵蓋半導體（晶圓移載、分選機）、電子電工（AOI 檢測設備、PCB 電測設備）、新能源（鋰電池卷繞機）、木工（封邊機、開料機）、包裝（制袋機、模切機）、物流（單件分離器、擺輪）等行業，可通過自身性能適配各場景下高速高精或多軸同步的控制需求。
